NTAG 및 Ultralight

NTAG210, NTAG212, NTAG213, NTAG215, NTAG216, Ultralight EV1 MF0UL11/MF0UL21은 각각 별도의 프로필을 가집니다. NDEF 쓰기, 비밀번호, 지원되는 태그 또는 구성 잠금을 지원합니다. 메모리는 4바이트 페이지를 사용하며 끝부분에 칩별 구성이 있습니다.

모든 작업은 먼저 구성 페이지를 읽고 자신이 담당하는 비트만 다시 쓰므로, 비밀번호를 변경해도 미러 설정이 유지되고 미러를 변경해도 카운터 설정이 유지됩니다.

Ultralight AES, Ultralight C, 원조 Ultralight, Nano에는 쓰기, 지우기, 잠금을 갖춘 별도의 프로필이 있습니다. Ultralight C와 AES는 인증, 키, 보호 설정을 추가로 제공합니다. 해당 도구는 Ultralight 검사를 참고하십시오.

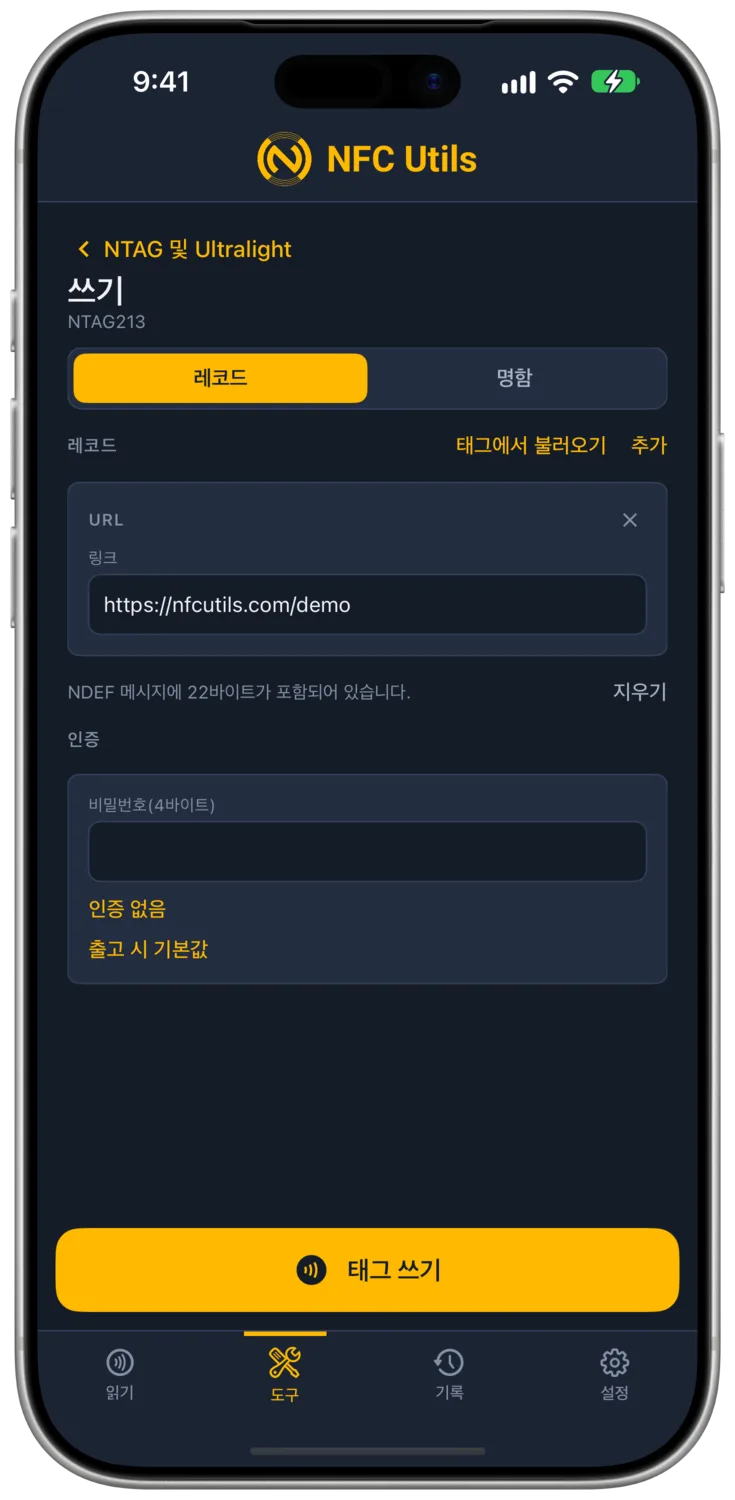

패널 상단에 레코드와 명함이라는 두 가지 모드가 있습니다. 고정된 버튼은 "태그 쓰기" 또는 "카드 쓰기"로 표시되며 편집기에 완성된 내용이 들어올 때까지 회색으로 유지됩니다. 쓰기가 끝나면 앱이 태그를 다시 읽어 비교하며, "일치"는 칩의 바이트가 전송한 바이트와 같다는 뜻입니다.

레코드

레코드 모드에서 내용을 편집합니다. 추가를 누르면 URL, 텍스트, 전화, 이메일, SMS, 위치, Wi-Fi, Android 앱, 연락처(vCard), 사용자 지정 MIME 레코드 유형이 열립니다. 각 레코드는 자체 필드와 제거 표시가 있는 작은 카드입니다. 쓰기는 태그의 NDEF 메시지 전체를 교체하며, 덧붙이기는 없습니다. 레코드 아래의 바이트 줄은 NDEF 크기를 표시하고, Type 2 태그의 경우 TLV 래퍼를 포함한 크기도 표시합니다. 마지막 읽기에서 앱이 칩 종류를 파악한 경우, 이 줄에는 NTAG213의 144바이트 중 24바이트처럼 용량도 표시됩니다.

"태그에서 불러오기"는 태그를 읽어 편집 가능한 레코드로 편집기에 바로 불러옵니다. 기존 태그의 내용을 수정하거나 복제할 때 이 기능을 사용하며, 별도의 복제 도구는 없습니다.

명함

명함은 URL 카드 또는 vCard 중 하나의 레코드를 씁니다. URL 카드는 임의의 페이지로 가는 링크이며 모든 휴대폰에서 작동합니다. vCard는 연락처를 칩에 담는데, iPhone은 이를 무시하며 카드에 그 사실이 표시됩니다.

보호된 태그

NTAG 21x에서는 보호된 태그에 태그 비밀번호 아래에 입력한 비밀번호가 필요하다는 안내가 패널에 표시됩니다. 쓰기는 그 비밀번호만 제시합니다. 초안은 페이지가 아니라 앱에 보관되므로, 패밀리를 전환해도 작성 중이던 내용이 유지됩니다.

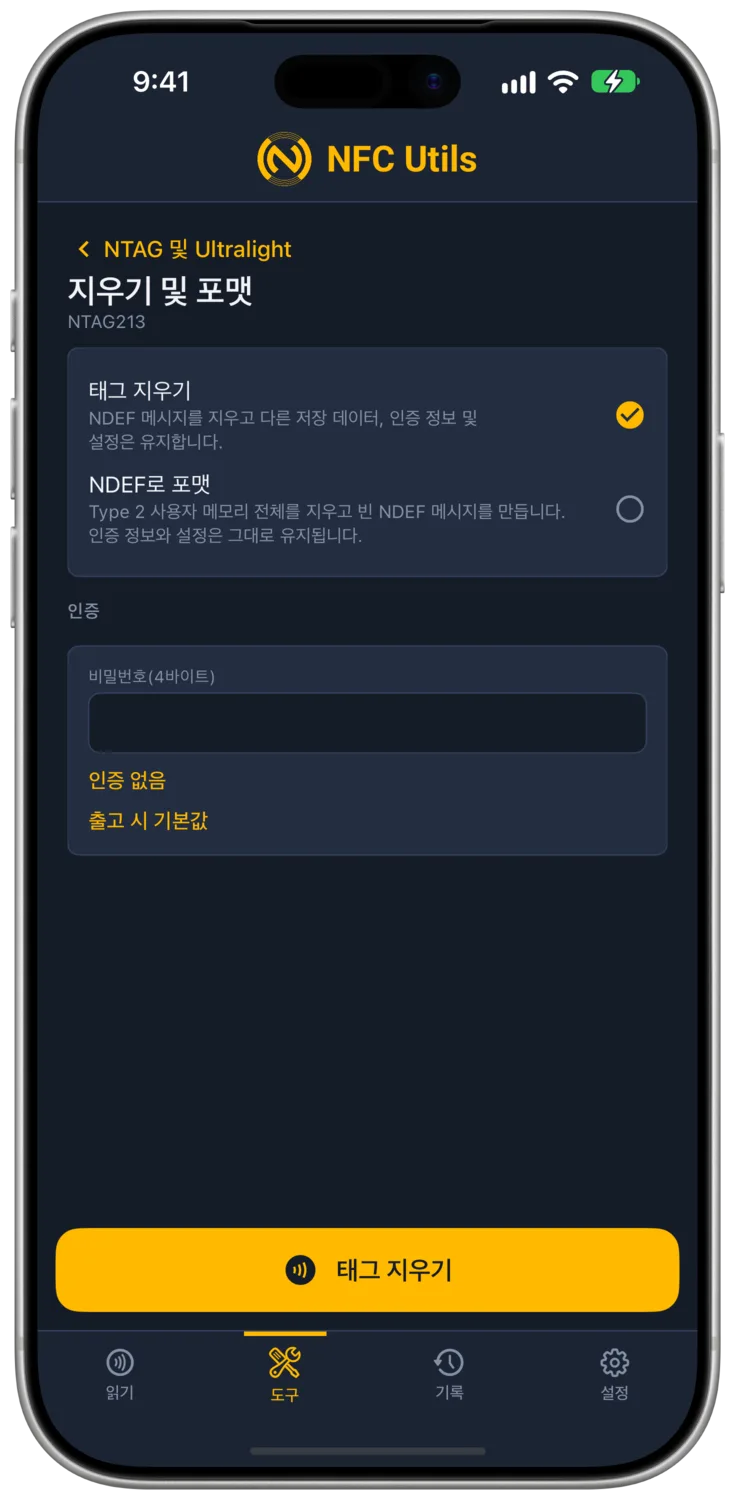

태그 지우기와 NDEF로 포맷은 NDEF 데이터만 건드립니다. 비밀번호, 보호, 구성은 그대로 유지됩니다. 태그가 보호된 경우 둘 다 태그 비밀번호에서 비밀번호를 가져옵니다.

태그 지우기

빈 NDEF 메시지를 쓰고 사용자 메모리를 0으로 채웁니다.

NDEF로 포맷

빈 태그가 NDEF를 담기 전에 필요한 기능 컨테이너도 함께 씁니다. 공장에서 포맷되지 않은 채 출고된 태그나 다른 앱이 손상시킨 태그에 한 번 필요합니다.

확인 탭과 변경 탭이 있는 한 페이지입니다. 비밀번호는 일반 메모리 칩에 대한 접근 제어입니다. 평문으로 전송되므로, 작정한 공격자가 아니라 무심코 덮어쓰는 것을 막습니다.

확인

확인은 16진수 8자리 비밀번호를 받아 PWD_AUTH를 보내고, 태그가 반환하는 PACK을 보고합니다. 아무것도 쓰지 않습니다. 제한이 설정된 경우 틀린 시도는 태그의 제한 횟수에 포함됩니다. 여기에 입력한 값은 태그가 보호된 경우 쓰기와 지우기를 포함한 다른 모든 21x 도구가 제시하는 값입니다.

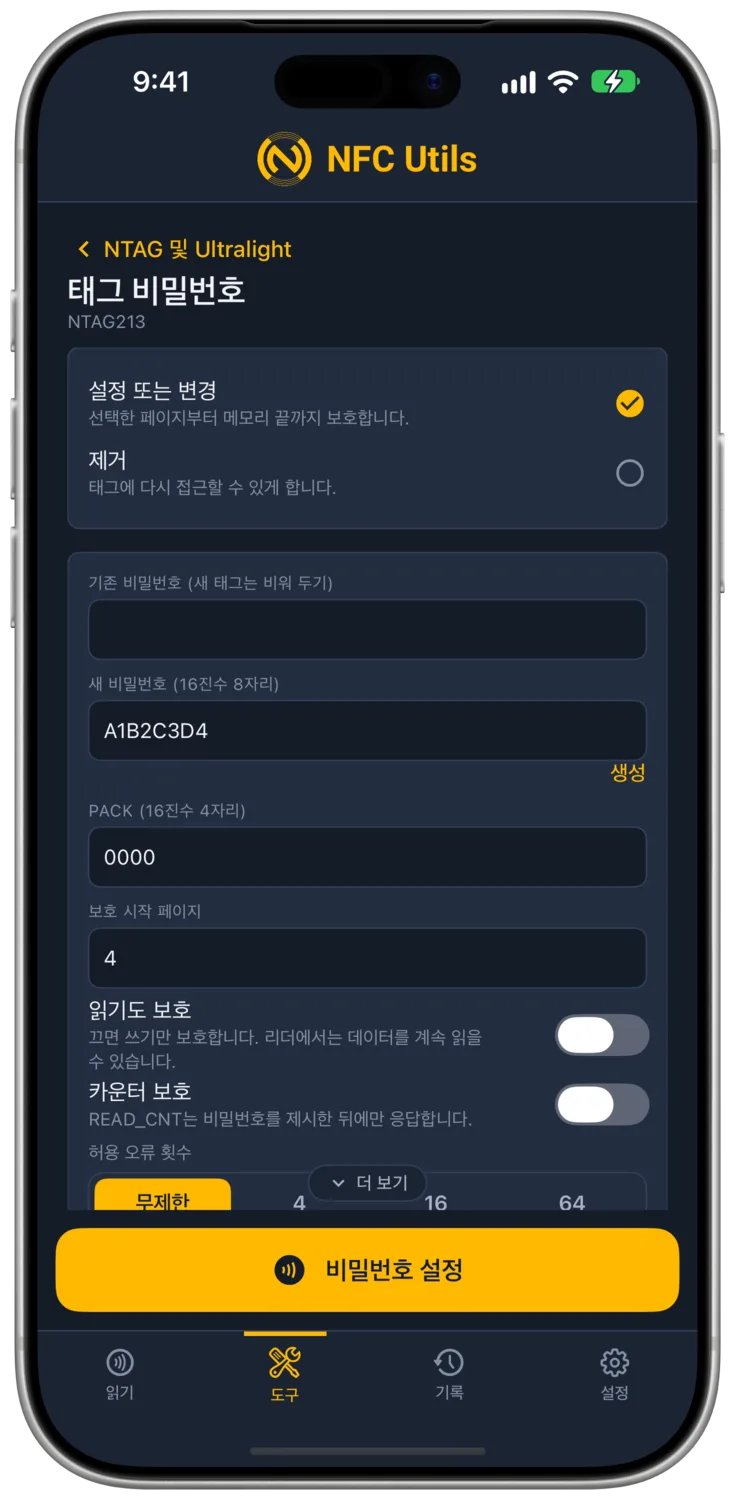

변경

변경에는 설정 또는 변경과 제거가 있습니다. 둘 다 먼저 이전 비밀번호를 받으며(새 태그에서는 비워 둠), 그래야 아무것도 쓰기 전에 보호된 태그가 열립니다. 설정 또는 변경에는 다음 필드가 추가됩니다.

태그 비밀번호

개요

태그에 저장된 8자리 비밀번호와, 비밀번호가 맞을 때 태그가 돌려보내는 PACK이라는 4자리 응답입니다.

변경의 효과

그 자체로는 아무것도 하지 않습니다. 태그가 보호된 경우 다른 도구가 제시하는 값이며, 확인은 이를 보내고 PACK을 표시합니다.

필요한 것

없음.

되돌리기

변경 작업이 아닙니다.

비밀번호 보호

개요

"페이지 N부터는 비밀번호를 요구한다"고 정하는 스위치입니다. 보호 시작 페이지를 4로 하면 모든 사용자 데이터가 보호됩니다.

변경의 효과

읽기도 보호가 꺼져 있으면 누구나 태그를 읽을 수 있고 휴대폰도 여전히 링크를 열지만, 보호된 페이지에 쓰려면 비밀번호가 필요합니다. 켜져 있으면 보호된 페이지는 비밀번호 없이는 읽을 수도 없으므로, 태그를 탭한 휴대폰은 그 페이지 너머를 전혀 보지 못합니다.

필요한 것

이미 설정된 경우 현재 비밀번호입니다.

되돌리기

제거이며, 현재 비밀번호가 필요합니다. 허용 오류 횟수가 제한에 도달했다면 되돌릴 수 없습니다.

제거

제거는 이전 비밀번호로 태그를 열고 AUTH0를 메모리 끝 너머로 옮깁니다. NXP는 "보호 없음"을 이렇게 정의합니다. 일부 다른 인코더는 이 단계에서 실패하고 태그의 보호를 해제할 수 없다고 보고합니다.

개요

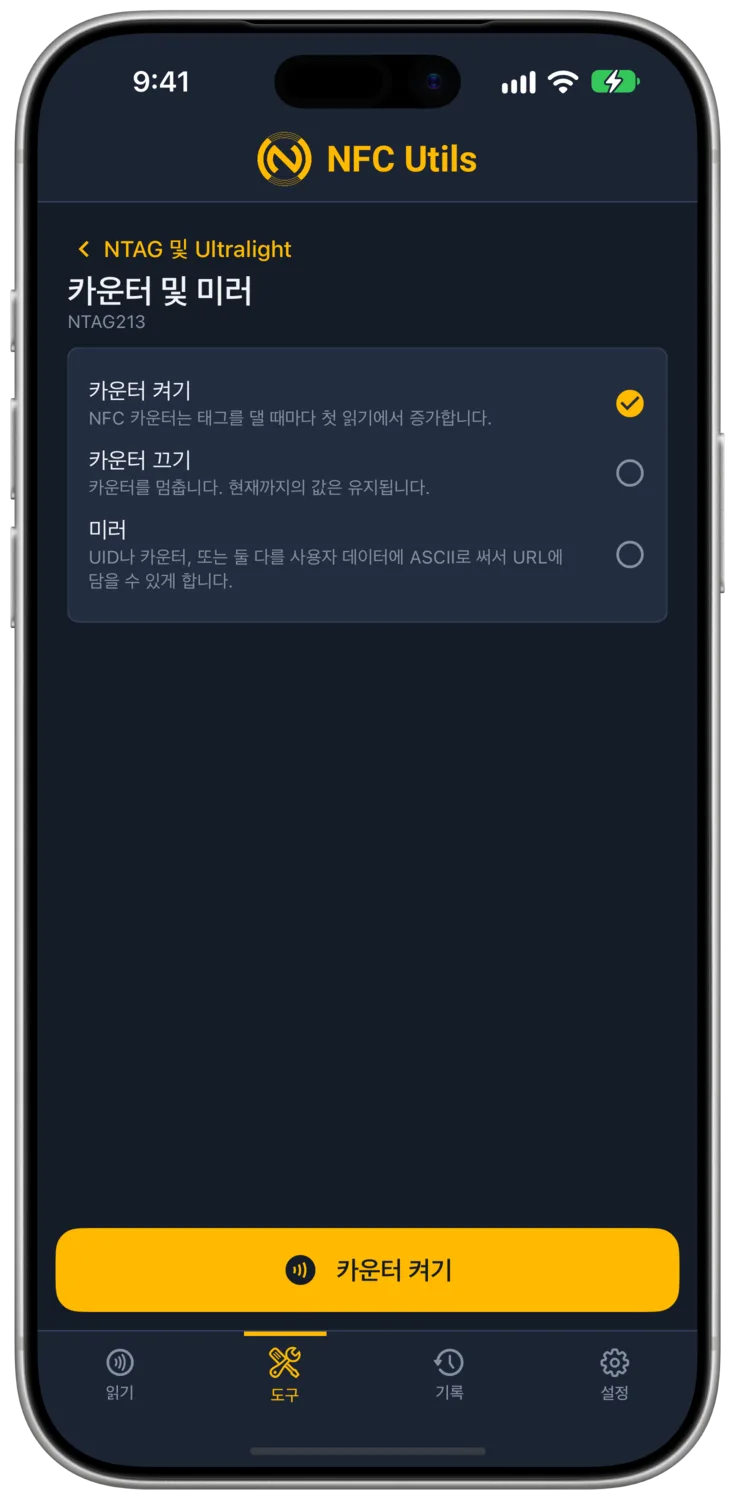

탭할 때마다 첫 읽기에서 칩이 1을 더하는 24비트 카운터와, 칩이 각 페이지를 내보낼 때 사용자 메모리의 몇 글자를 실시간 데이터로 대체하는 미러입니다. 그 자리에 저장되는 것은 없습니다. 휴대폰이 그 자리에서 보는 것은 칩이 그 순간 넣은 값입니다. 보안 동적 메시징과 비슷한 간소한 21x 기능이지만 서명이나 키는 없으며 NTAG213, NTAG215, NTAG216에만 있습니다.

변경의 효과

카운터 활성화와 카운터 비활성화는 NFC_CNT_EN을 전환합니다. 미러를 URL 안에 배치하면 휴대폰이 여는 링크에 태그의 일련번호와 탭 횟수가 담기므로, 웹 페이지가 50개의 태그를 구분하고 각각 얼마나 자주 탭되었는지 알 수 있습니다.

필요한 것

태그가 보호된 경우 비밀번호입니다.

되돌리기

미러를 끄기로 설정하고 카운터를 비활성화합니다. 카운트 자체는 초기화할 수 없습니다.

미러는 기존 문자를 대체할 뿐이며 공간을 추가하지 않습니다. 쓰는 URL에는 그 위치에 자리 표시자 문자 14자, 6자 또는 21자가 들어 있어야 하며, 미러가 사용자 메모리 끝 이전에 들어가야 합니다. 그렇지 않으면 칩은 설정을 무시합니다. 앱은 페이지 번호를 확인하고 공간 맞추기는 사용자에게 맡깁니다. 먼저 https://example.com/t?u=00000000000000x000000을 쓴 뒤, 첫 0이 있는 페이지와 바이트에서 미러를 둘 다로 설정하십시오.

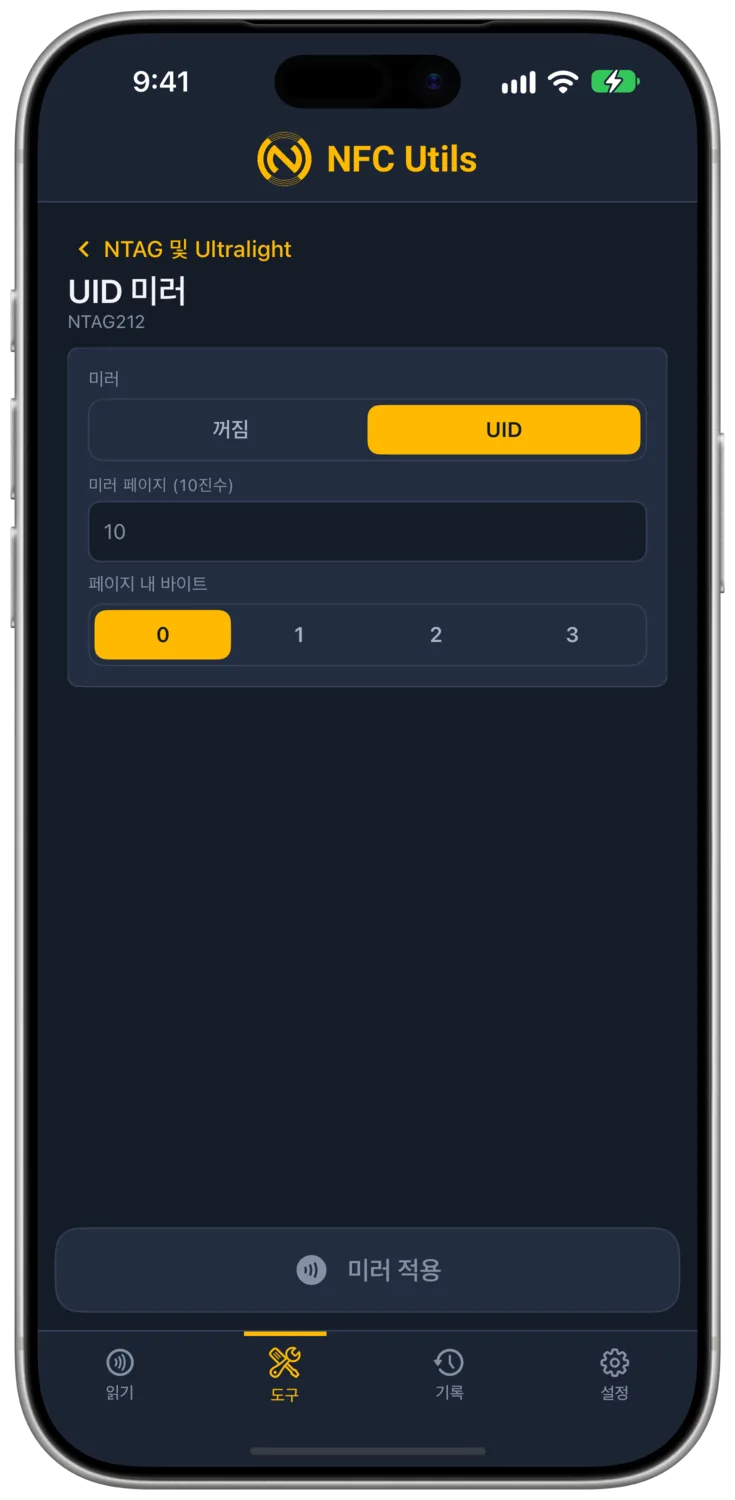

UID 미러는 끄기 또는 UID를 제공합니다. 미러 페이지와 그 페이지 내 바이트를 설정합니다. 해당 사용자 데이터를 읽을 때 칩은 해당 위치의 문자를 7바이트 UID를 나타내는 16진수 14자로 대체합니다.

먼저 NDEF 메시지에 자리 표시자를 쓰고 사용자 메모리 끝 이전에 충분한 공간을 남겨 두십시오. 해당 구성이 보호된 경우 비밀번호가 필요합니다. 문자 대체를 중지하려면 미러를 끄십시오.

NTAG210과 NTAG212에는 NFC 탭 카운터, 카운터 미러, 카운터 비밀번호 설정이 없습니다.

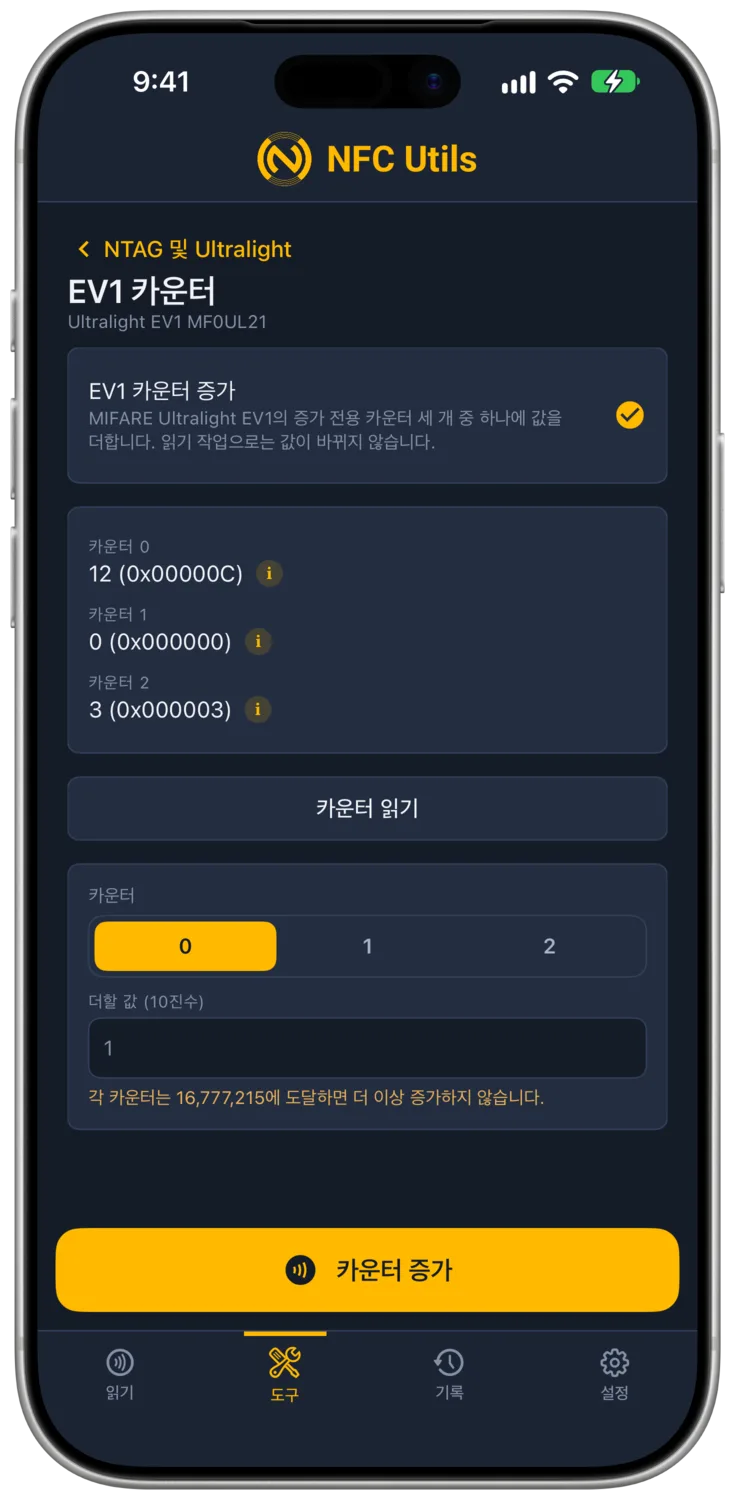

카운터 읽기는 카운터 0, 1, 2를 표시하고 기록된 쓰기 중단(티어링) 이벤트를 알립니다. 카운터를 선택하고 추가(10진수)에 값을 입력한 뒤 카운터 증가를 사용합니다. 앱이 결과를 확인합니다.

이들은 단방향 카운터입니다. 일반 읽기로는 절대 증가하지 않고, 초기화하거나 줄일 수 없으며, 각각 16,777,215에서 끝납니다. 필요한 경우 현재 비밀번호가 사용됩니다.

EV1에는 ASCII 미러나 NTAG 방식의 카운터 활성화 스위치가 없습니다. 비밀번호와 지원되는 구성 잠금 도구는 계속 사용할 수 있습니다.

개요

두 개의 독립된 단방향 스위치입니다. 태그 읽기 전용 잠금은 모든 사용자 페이지에 정적 및 동적 잠금 비트를 설정하고 기능 컨테이너를 읽기 전용으로 표시합니다. 구성 잠금은 CFGLCK를 설정하여 비밀번호 범위, 카운터, 미러 설정을 고정합니다.

변경의 효과

읽기 전용 태그는 어떤 앱으로도 다시는 쓸 수 없습니다. 구성이 잠긴 태그는 데이터 페이지는 쓸 수 있지만 설정은 고정됩니다.

필요한 것

태그가 보호된 경우 비밀번호입니다.

되돌리기

없습니다. 두 잠금 모두 먼저 "되돌릴 수 없음" 아래에서 확인을 거치며, 모달에 쓰게 될 정확한 페이지가 나열됩니다.
