ICODE 및 ISO 15693

여기의 모든 것은 ISO 15693에 SL2S2602, 즉 ICODE SLIX2의 NXP 사용자 지정 명령 세트를 더한 것입니다. 메모리는 4바이트 블록 80개이며 블록 79는 카운터입니다. 이 칩은 용도별로 하나씩 네 개의 비밀번호와, NTAG 칩에는 없는 매장용 기능들을 갖추고 있습니다.

ICODE SLI 또는 SLIX 프로필은 쓰기, 지우기 및 포맷, EAS, AFI 및 DSFID, 그리고 영구적인 표준 블록 잠금 작업을 유지합니다. SLIX2의 태그 비밀번호, 페이지 보호, 보호 잠금은 제외됩니다. 기타 ICODE 및 ISO 15693 프로필은 정보 검사, 쓰기, 지우기 및 포맷, 블록 편집, 블록 잠금용 보호, AFI 및 DSFID, 원시 명령을 제공합니다.

개요

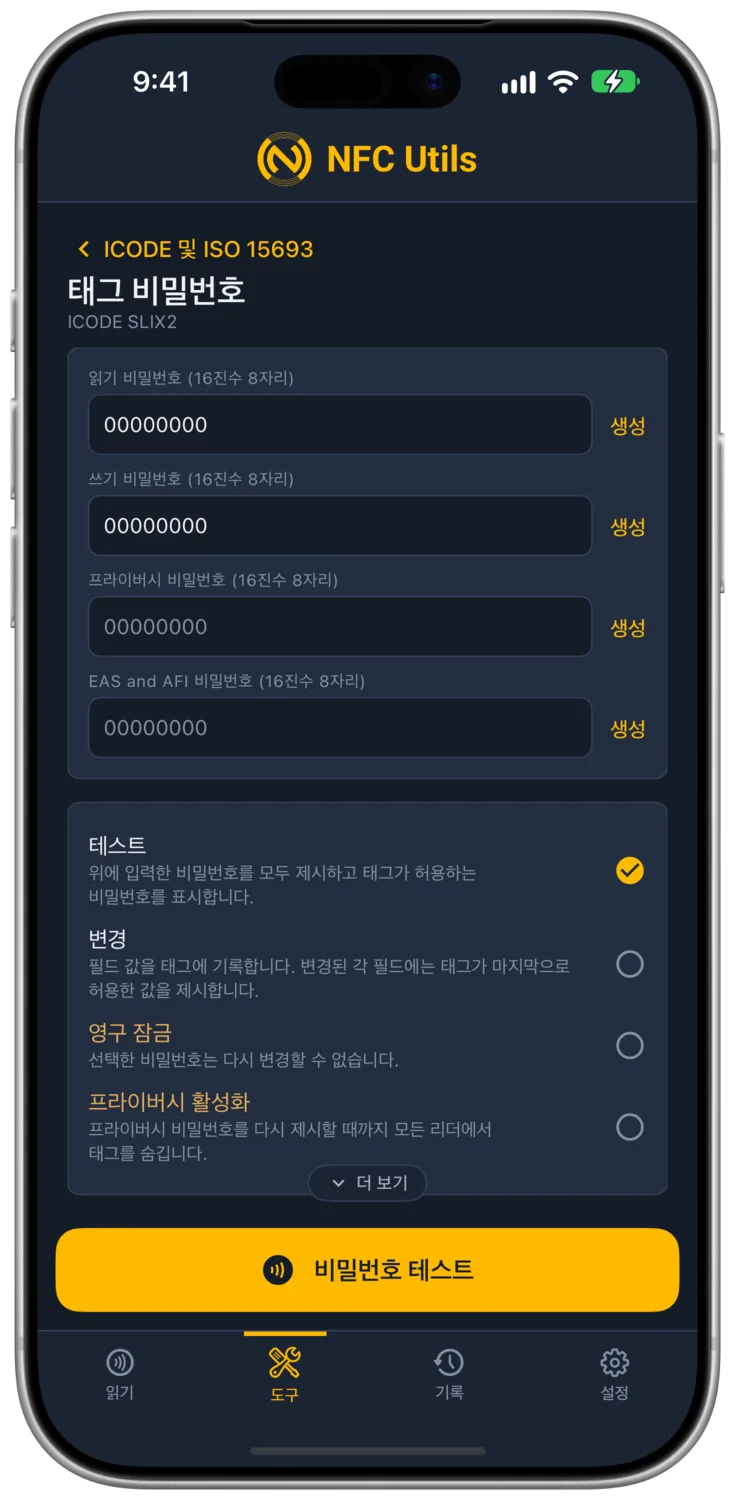

용도별로 하나씩, 각각 16진수 8자리인 32비트 비밀번호 네 개입니다. 읽기, 쓰기, 프라이버시, EAS 및 AFI입니다. 새 칩에서는 모두 0입니다. 각 비밀번호는 같은 이름의 명령을 보호하며, 암호화가 아니라 일반 메모리 칩에 대한 접근 제어입니다.

변경의 효과

이후 해당 비밀번호가 보호하는 명령은 다른 값을 받습니다. 휴대폰에 보이는 내용은 아무것도 바뀌지 않습니다.

필요한 것

변경하려는 각 비밀번호의 현재 값입니다.

되돌리기

영구 잠금으로 잠그지 않았다면 다시 변경할 수 있습니다.

비밀번호 제시 방식

네 개의 필드가 세션 동안 비밀번호를 보관합니다. 스캔 전에는 아무것도 읽지 않습니다. 앱은 입력된 값을 보내고 칩이 이를 수락하거나 거부합니다. 칩이 리더의 RF 필드를 벗어나면 비밀번호 인증 상태가 해제되므로, 모든 도구는 자체 명령과 같은 교환 안에서 필요한 비밀번호를 제시하며, 확인 모달은 이러한 SET PASSWORD 단계를 먼저 나열합니다. 비밀번호는 입력한 순서대로 4바이트로 전송되며, 데이터 시트의 요구대로 칩의 난수로 마스킹됩니다. 비밀번호가 거부되면 태그를 리더에서 떼어낼 때까지 태그가 응답하지 않습니다. 따라서 테스트가 실패하면 앱은 이 사실을 알리고 중단합니다.

필드 아래의 선택 목록은 채워진 모든 필드에 적용되므로, 한 번의 탭으로 여러 비밀번호가 변경됩니다.

테스트

입력된 모든 비밀번호를 제시하고 각각 수락 또는 거부 여부를 보고합니다.

변경

비밀번호마다 새 값 필드와 생성 작업을 표시합니다. 채워진 각 항목이 차례로 제시되고 다시 기록됩니다.

영구 잠금

비밀번호마다 스위치를 표시합니다. 잠긴 비밀번호는 다시는 변경할 수 없습니다.

프라이버시 활성화

ENABLE PRIVACY 명령과 함께 프라이버시 비밀번호를 보냅니다. 이후 태그는 비밀번호 확인 외에는 어떤 응답도 하지 않으므로 어떤 휴대폰도 태그를 찾을 수 없으며, 이 앱은 태그를 되돌릴 수 없습니다. 인벤토리 없이 태그와 통신하는 데스크 리더만이 프라이버시 비밀번호를 제시하여 태그를 깨울 수 있습니다. 프라이버시 비밀번호를 입력하기 전까지 버튼은 꺼져 있으며, 작업은 "되돌릴 수 없음" 아래에서 "숨기기" 버튼으로 확인합니다.

페이지 보호

개요

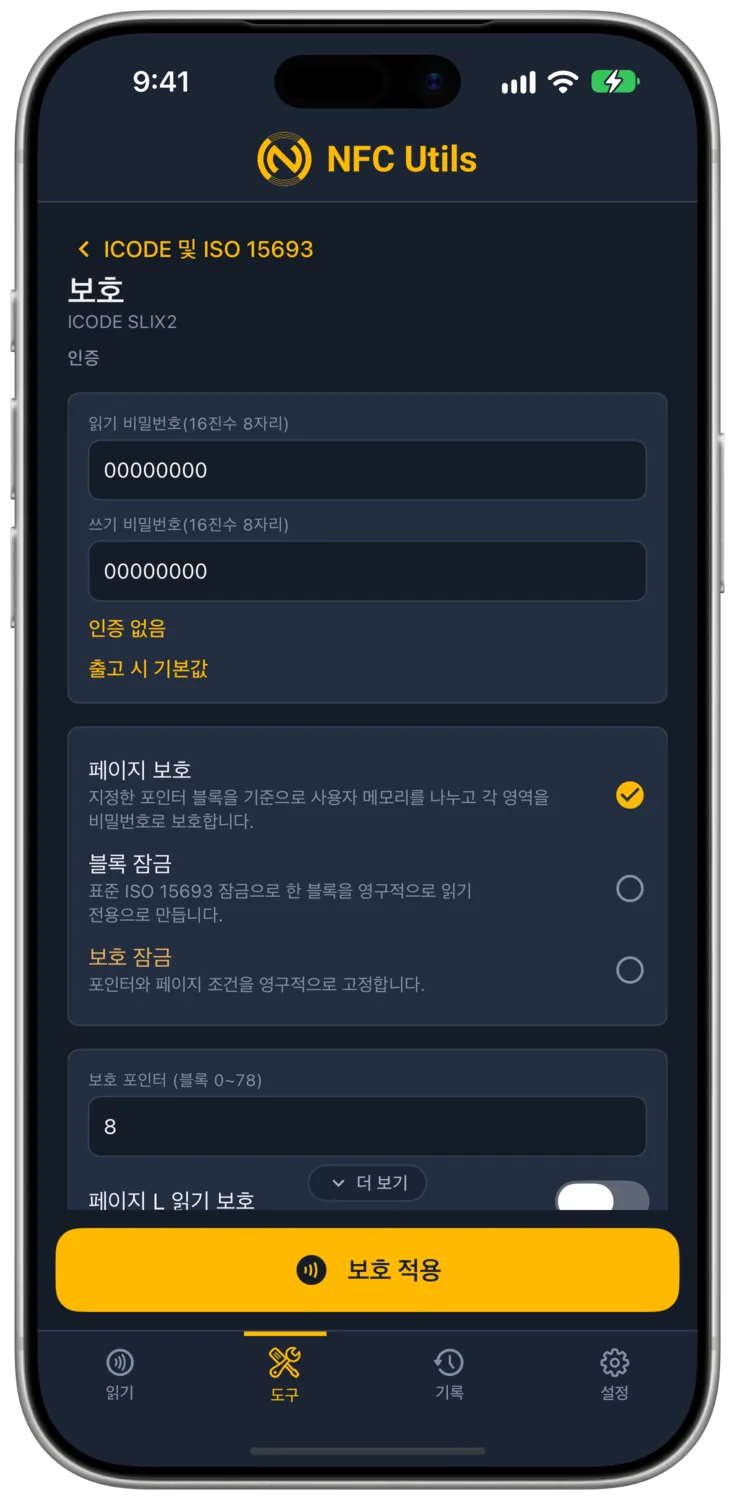

사용자 메모리를 포인터 아래 블록인 페이지 L과 포인터 이상인 페이지 H로 나누는 포인터 블록이며, 각 페이지에 읽기 및 쓰기 보호를 설정합니다. 포인터 0은 전체 메모리를 페이지 H로 만듭니다. 카운터인 블록 79는 절대 포함되지 않습니다.

변경의 효과

이후 보호된 페이지에는 읽기 또는 쓰기 비밀번호가 필요합니다. 비밀번호 없이 쓰기 보호된 페이지에 쓰면 거부되며, 읽기 탭의 보호 행에 보호된 블록 범위가 표시됩니다.

필요한 것

읽기 및 쓰기 비밀번호 두 개 모두, 설정할 때도 해제할 때도 필요합니다.

되돌리기

보호 잠금을 적용하지 않았다면 모든 스위치를 끄고 페이지 보호를 다시 실행합니다.

블록 잠금

블록 하나에 대한 표준 ISO 15693 잠금입니다. 영구적입니다.

보호 잠금

포인터와 페이지 조건을 영구히 고정합니다. 입력한 포인터가 칩에 저장된 포인터와 일치할 때만 성공하며, 저장된 값은 전체 스캔의 NXP 시스템 정보에서 확인할 수 있습니다.

개요

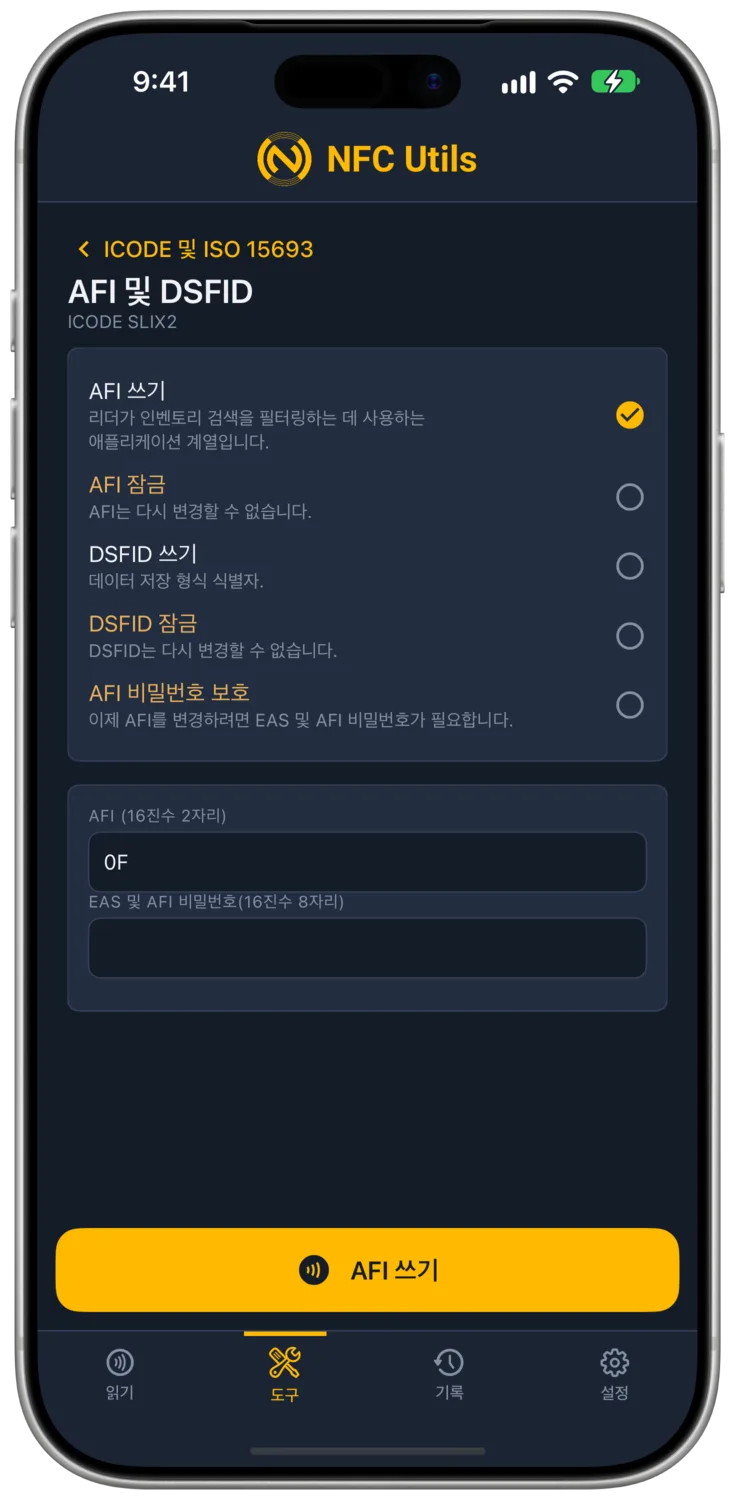

AFI는 리더가 인벤토리를 필터링하는 데 사용하는 1바이트 애플리케이션 패밀리 식별자로, 도서관 리더가 소매 태그를 무시하게 해 줍니다. DSFID는 데이터 형식을 알려 주는 1바이트 데이터 저장 형식 식별자입니다.

변경의 효과

패밀리 코드로 필터링하는 리더는 태그를 새 패밀리로 인식합니다. 칩의 다른 내용은 바뀌지 않습니다.

필요한 것

해당 보호가 적용된 경우 EAS 및 AFI 비밀번호입니다.

되돌리기

잠그지 않았다면 다시 쓰면 됩니다. AFI 잠금과 DSFID 잠금은 영구적입니다.

개요

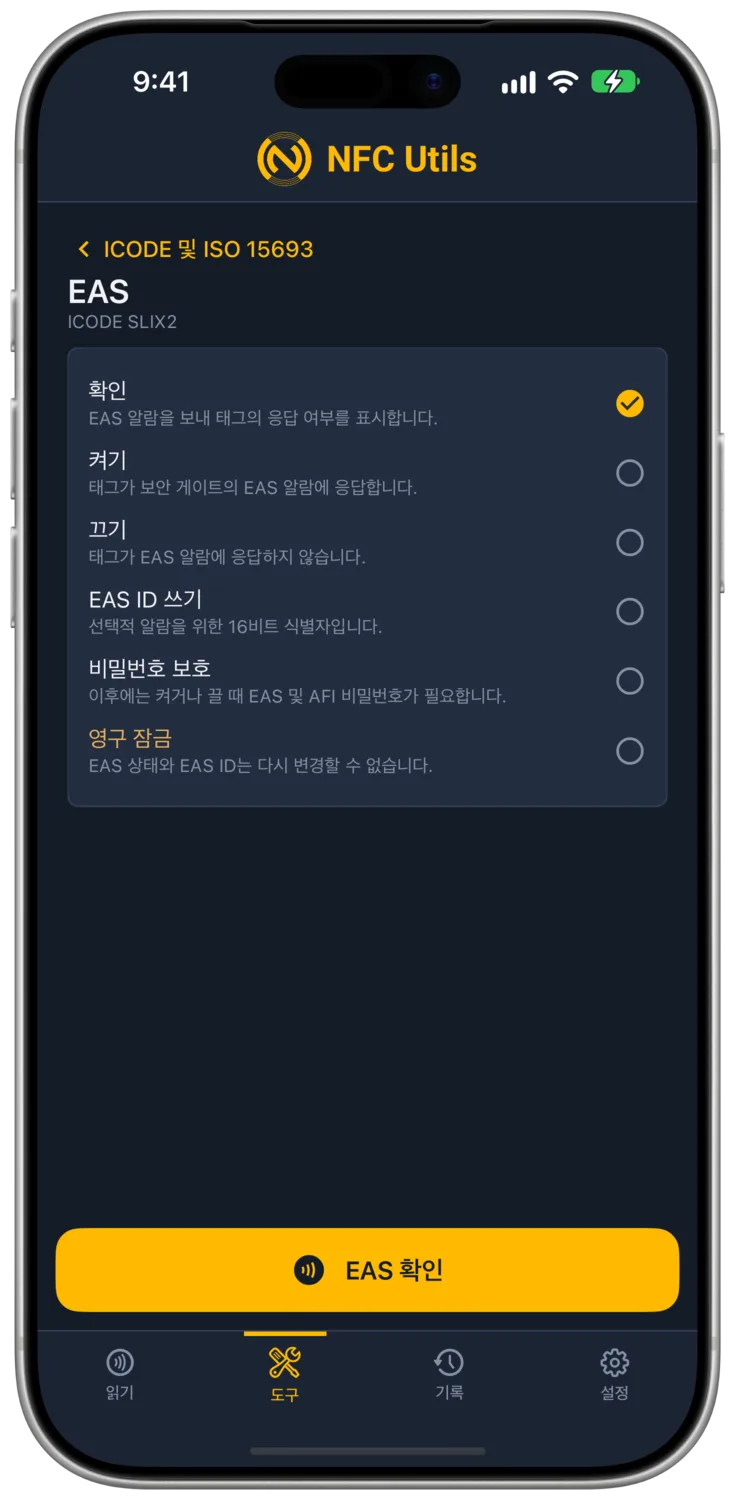

도난 방지 응답입니다. EAS가 켜져 있으면 칩은 게이트의 EAS ALARM 명령에 고정된 32바이트 시퀀스로 응답하고 게이트가 울립니다. 꺼져 있으면 침묵합니다. 매장 게이트는 이 시퀀스를 감지합니다.

변경의 효과

켜기와 끄기는 이 모드를 설정하고 해제하므로, 태그는 게이트에 응답하거나 침묵합니다.

필요한 것

비밀번호 보호가 적용된 이후에는 EAS 및 AFI 비밀번호가 필요합니다. 그 전에는 아무것도 필요하지 않습니다.

되돌리기

영구 잠금으로 고정하지 않았다면 반대로 전환하면 됩니다.

확인

EAS ALARM을 보내고, 태그가 32바이트 시퀀스로 응답하면 켜짐, 침묵하면 꺼짐으로 보고합니다.

켜기 및 끄기

모드를 설정하고 해제합니다.

EAS ID 쓰기

선택적 경보를 위한 16비트 식별자를 저장하여, 게이트가 일부 태그에만 경보를 울리게 합니다.

비밀번호 보호

켜기와 끄기에 EAS 및 AFI 비밀번호를 요구하게 합니다.

영구 잠금

상태와 ID를 고정합니다. 영구적입니다.

ICODE 태그에서는 정보 카드에 EAS 행이 추가되고, 보호 행에 보호된 블록 범위가 표시됩니다. 전체 스캔에는 보호 포인터, 페이지 L 및 페이지 H 조건, AFI, EAS, DSFID, 보호에 대한 네 개의 잠금 비트, 그리고 기능 플래그 워드(ICODE SLIX2에서는 0x357F)를 담은 NXP 시스템 정보 섹션이 추가됩니다.
