NTAG e Ultralight

NTAG210, NTAG212, NTAG213, NTAG215, NTAG216 e Ultralight EV1 MF0UL11/MF0UL21 têm perfis separados. Eles suportam gravação NDEF, senhas e bloqueios compatíveis de tag ou de configuração. A memória usa páginas de quatro bytes, com a configuração específica do chip no final.

Cada operação lê primeiro as páginas de configuração e regrava apenas os bits que lhe pertencem, então uma configuração de espelho sobrevive a uma troca de senha e uma configuração de contador sobrevive a uma alteração de espelho.

Ultralight AES, Ultralight C, Ultralight original e Nano têm perfis próprios com Gravar, Apagar e Bloqueio. Ultralight C e AES acrescentam autenticação, chaves e configurações de proteção. Veja Inspeção de Ultralight para conhecer essas ferramentas.

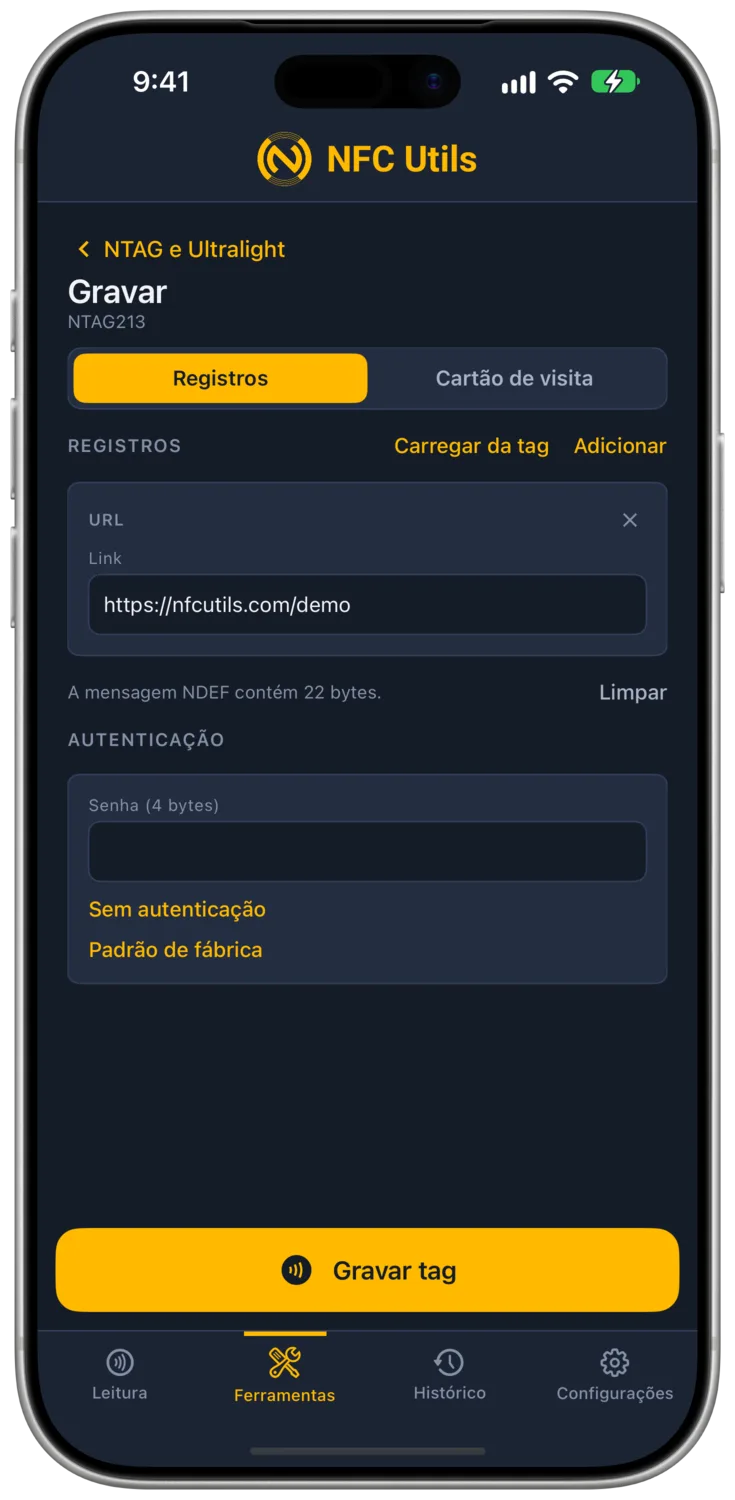

Dois modos ficam no topo do painel, Registros e Cartão de visita. O botão fixo diz "Gravar tag" ou "Gravar cartão" e fica cinza até haver algo completo no editor. Após a gravação, o app relê a tag e compara, e "Corresponde" significa que os bytes no chip são os bytes enviados.

Registros

O modo Registros é o editor. Adicionar abre os tipos de registro, URL, Texto, Telefone, E-mail, SMS, Localização, Wi-Fi, App Android, Contato (vCard) e MIME personalizado. Cada registro é um pequeno cartão com seus próprios campos e um X para remover. Gravar substitui toda a mensagem NDEF na tag; não há acréscimo. A linha de bytes abaixo dos registros mostra o tamanho do NDEF e, para uma tag Type 2, o tamanho incluindo o invólucro TLV. Quando a última leitura informou ao app qual é o chip, a linha também indica a capacidade, como 24 bytes de 144 em um NTAG213.

"Carregar da tag" lê uma tag diretamente para o editor como registros editáveis. Essa função permite editar os dados existentes ou cloná-los, sem uma ferramenta de clonagem separada.

Cartão de visita

Cartão de visita grava um registro, um cartão de URL ou um vCard. Um cartão de URL é um link para qualquer página e funciona em todo celular. Um vCard coloca o contato no chip, o que o iPhone ignora, e o cartão informa isso.

Tags protegidas

Em NTAG 21x, o painel lembra que uma tag protegida precisa da senha digitada em Senha da tag. A gravação apresenta essa senha e nada mais. Os rascunhos ficam no app, não na página, então trocar de família mantém o que você estava compondo.

Apagar tag e Formatar como NDEF tocam apenas nos dados NDEF. A senha, a proteção e a configuração ficam exatamente como estavam. Ambos pegam a senha de Senha da tag quando a tag está protegida.

Apagar tag

Grava uma mensagem NDEF vazia e zera a memória do usuário.

Formatar como NDEF

Também grava o contêiner de capacidade de que uma tag em branco precisa antes de poder conter NDEF. Uma tag que chega de fábrica sem formatação, ou que outro app corrompeu, precisa disso uma vez.

Uma página com uma aba Verificar e uma aba Alterar. A senha é controle de acesso em um chip de memória simples. Ela trafega em texto claro, então impede a sobrescrita casual, não um atacante determinado.

Verificar

Verificar recebe a senha, oito dígitos hexadecimais, envia PWD_AUTH e informa o PACK que a tag retorna. Não grava nada. Uma tentativa errada conta para o limite da tag quando há um definido. O valor digitado aqui é o que todas as outras ferramentas 21x, incluindo Gravar e Apagar, apresentam quando a tag está protegida.

Alterar

Alterar oferece Definir ou alterar e Remover. Ambos recebem primeiro a senha antiga, em branco em uma tag nova, então uma tag protegida é aberta antes de qualquer gravação. Definir ou alterar acrescenta os campos a seguir.

Senha da tag

O que é

A senha de 8 dígitos armazenada na tag, mais uma resposta de 4 dígitos chamada PACK que a tag devolve quando a senha está certa.

O que a alteração faz

Nada por si só. É o que as outras ferramentas apresentam quando a tag está protegida, e Verificar a envia e mostra o PACK.

O que é necessário

Nada.

Desfazer

Não é uma alteração.

Proteção por senha

O que é

Um controle que define "da página N em diante, peça a senha". Proteger a partir da página 4 cobre todos os dados do usuário.

O que a alteração faz

Com Proteger leituras também desligado, qualquer um ainda pode ler a tag e um celular ainda abre o link, mas gravar as páginas protegidas exige a senha. Com ele ligado, as páginas protegidas também não podem ser lidas sem a senha, então um celular que toca a tag não vê nada depois dessa página.

O que é necessário

A senha atual, se já houver uma definida.

Desfazer

Remover, que precisa da senha atual. Se Tentativas erradas permitidas atingiu o limite, não há como desfazer.

Remover

Remover abre a tag com a senha antiga e move AUTH0 para depois do fim da memória, que é como a NXP define "sem proteção". Alguns outros codificadores falham nesta etapa e informam que a tag não pode ser desprotegida.

O que é

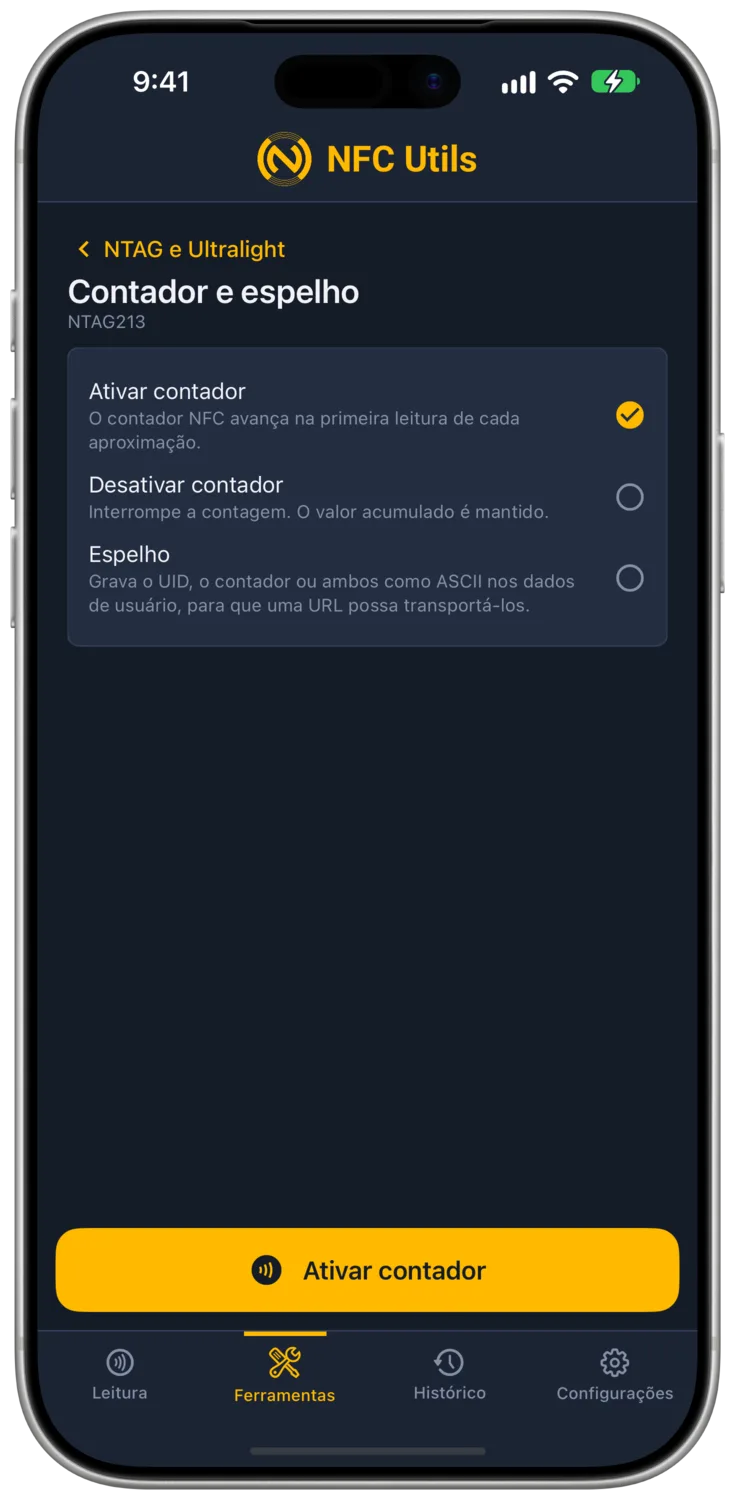

Um contador de 24 bits ao qual o chip soma um na primeira leitura após cada toque, e um espelho que substitui alguns caracteres da memória do usuário por dados ao vivo enquanto o chip envia cada página. Nada é armazenado ali. O que um celular vê naquele ponto é o que o chip colocou ali naquele momento. É uma função mais simples, semelhante às mensagens dinâmicas seguras, disponível no 21x, sem assinatura e sem chave, e só o NTAG213, o NTAG215 e o NTAG216 o têm.

O que a alteração faz

Ativar contador e Desativar contador alternam NFC_CNT_EN. Com o espelho colocado dentro de uma URL, o link que um celular abre carrega o serial da tag e a contagem de toques, então uma página web consegue distinguir cinquenta tags e ver com que frequência cada uma foi tocada.

O que é necessário

A senha, quando a tag está protegida.

Desfazer

Definir o espelho como Desligado e desativar o contador. A contagem em si não pode ser zerada.

O espelho só substitui. Ele não abre espaço. A URL que você grava precisa conter os caracteres de marcador naquela posição, 14, 6 ou 21 deles, e o espelho precisa caber antes do fim da memória do usuário, ou o chip ignora a configuração. O app verifica o número da página e deixa o encaixe por sua conta. Grave https://example.com/t?u=00000000000000x000000 primeiro e depois defina o espelho como Ambos na página e no byte onde fica o primeiro zero.

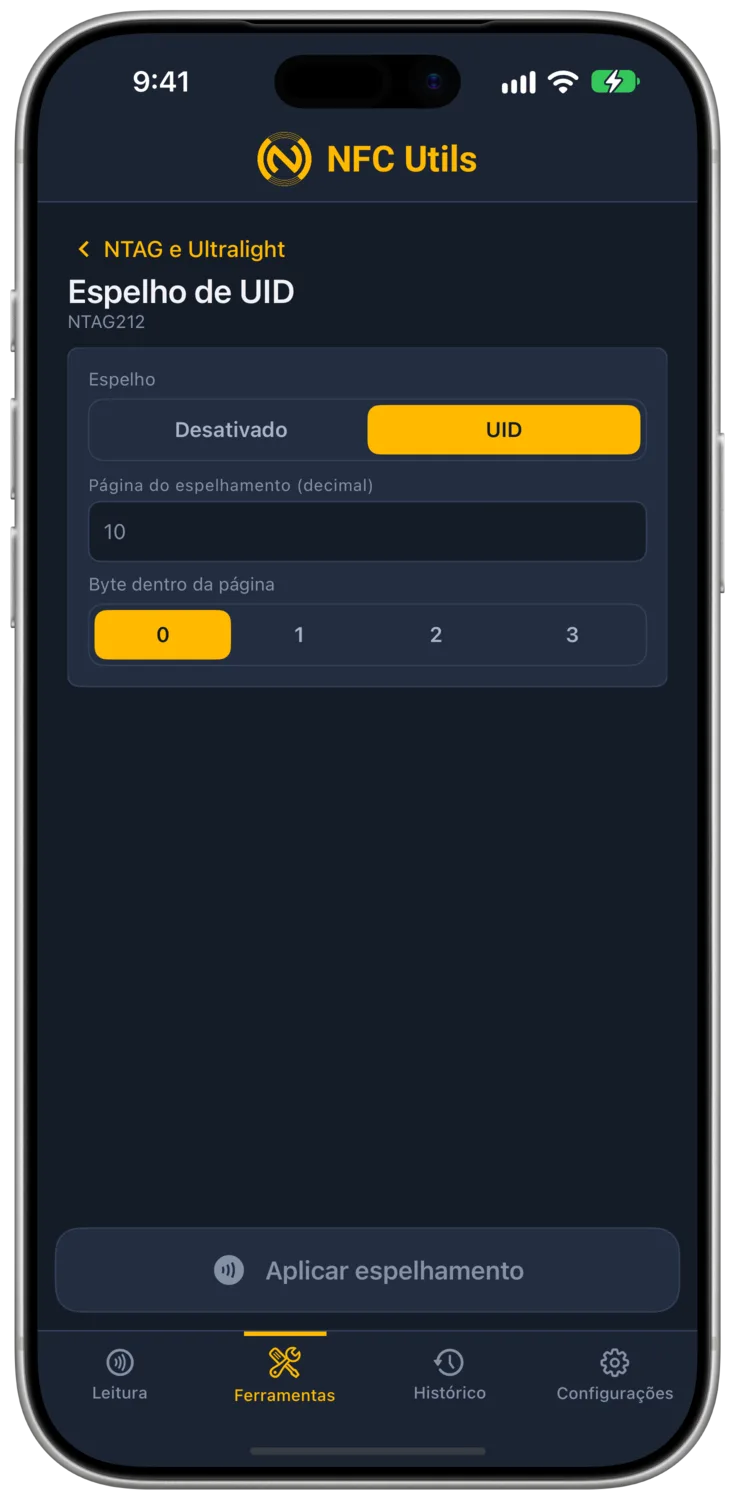

Espelho de UID oferece Desligado ou UID. Defina a página do espelho e o byte dentro dessa página. Quando essa parte da memória do usuário é lida, o chip substitui os caracteres nessa posição pelos 14 caracteres hexadecimais do seu UID de sete bytes.

Grave primeiro o marcador na sua mensagem NDEF e deixe espaço suficiente antes do fim da memória do usuário. Uma senha é necessária quando a configuração relevante está protegida. Desligue o espelho para parar a substituição.

NTAG210 e NTAG212 não têm contador de toques NFC, espelho de contador nem configuração de senha do contador.

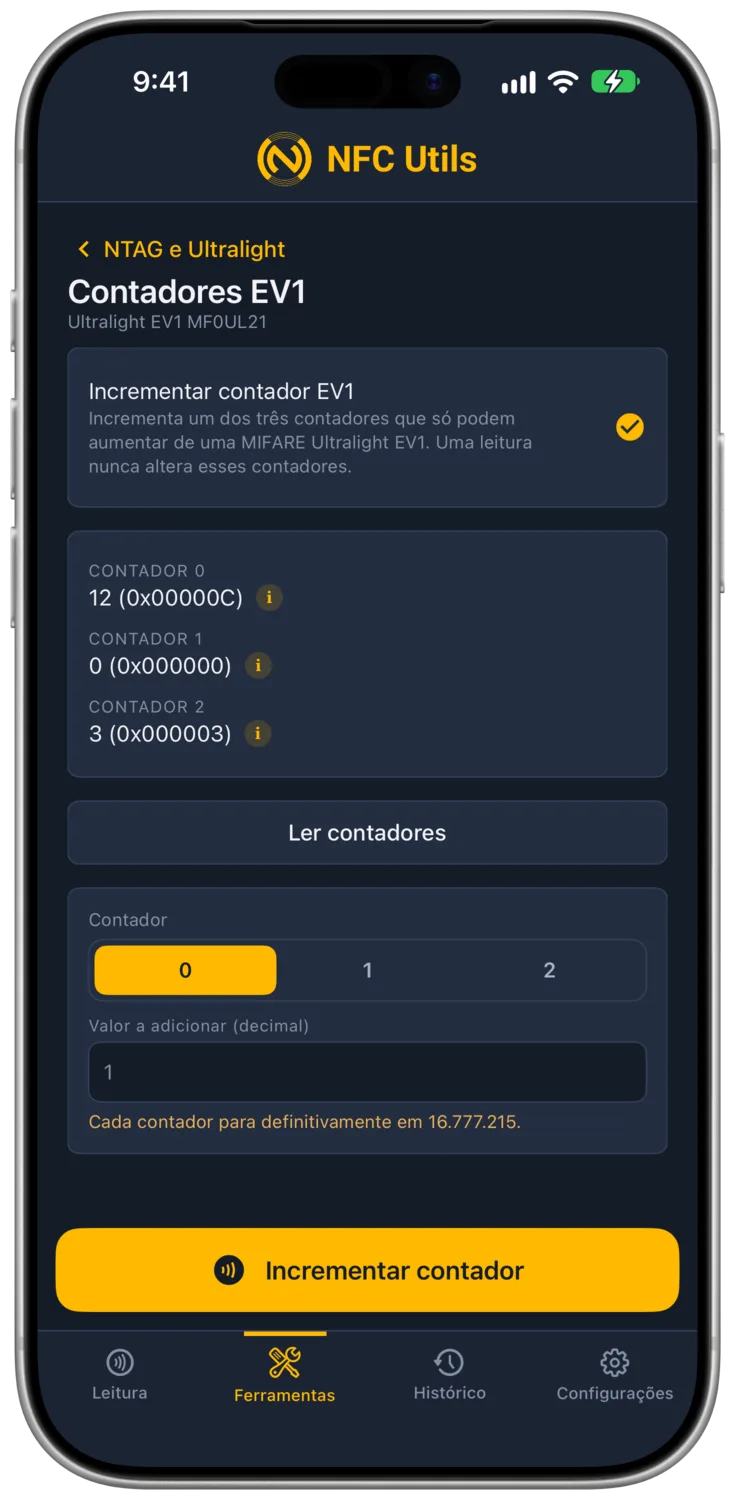

Ler contadores mostra os contadores 0, 1 e 2 e sinaliza uma interrupção de gravação (tearing) registrada pelo chip. Selecione um contador e digite um valor em Adicionar (decimal), depois use Incrementar contador. O app verifica o resultado.

São contadores de sentido único. Uma leitura comum nunca os incrementa, eles não podem ser zerados nem reduzidos, e cada um termina em 16.777.215. A senha atual é usada onde necessário.

O EV1 não tem espelho ASCII nem controle de ativação do contador no estilo NTAG. Suas ferramentas de senha e de bloqueio de configuração compatíveis continuam disponíveis.

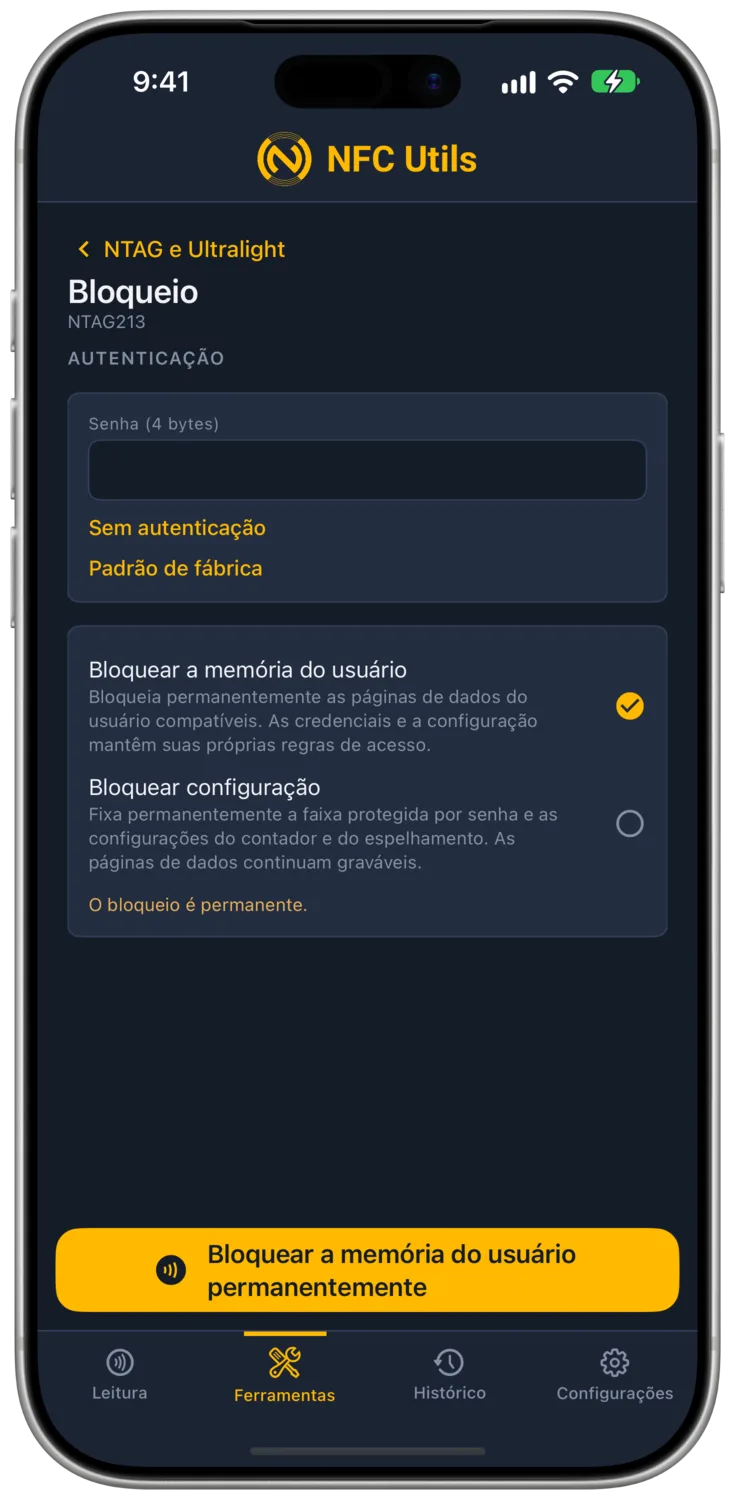

O que é

Dois controles independentes e irreversíveis. Bloquear tag como somente leitura define os bits de bloqueio estáticos e dinâmicos em todas as páginas do usuário e marca o contêiner de capacidade como somente leitura. Bloquear configuração define CFGLCK, que fixa o intervalo protegido por senha e as configurações de contador e espelho.

O que a alteração faz

Uma tag somente leitura nunca mais pode ser gravada por nenhum app. Uma tag com configuração bloqueada mantém as páginas de dados graváveis, mas as configurações fixas.

O que é necessário

A senha, quando a tag está protegida.

Desfazer

Nenhum. Ambos os bloqueios confirmam primeiro sob "Isso não pode ser desfeito", e o modal lista as páginas exatas que serão gravadas.
