ICODE e ISO 15693

Tudo aqui é ISO 15693 mais o conjunto de comandos personalizados NXP do SL2S2602, o ICODE SLIX2. A memória tem 80 blocos de 4 bytes, e o bloco 79 é um contador. O chip guarda quatro senhas, uma por finalidade, e um conjunto de recursos de loja que os chips NTAG não têm.

O perfil ICODE SLI ou SLIX mantém Gravar, Apagar e formatar, EAS, AFI e DSFID e a ação padrão permanente Bloquear um bloco. Ele omite Senhas da tag, Proteger páginas e Bloquear proteção do SLIX2. Outros perfis ICODE e ISO 15693 oferecem inspeção de informações, Gravar, Apagar e formatar, Editar blocos, Proteção por bloqueio de blocos, AFI e DSFID e comandos brutos.

O que é

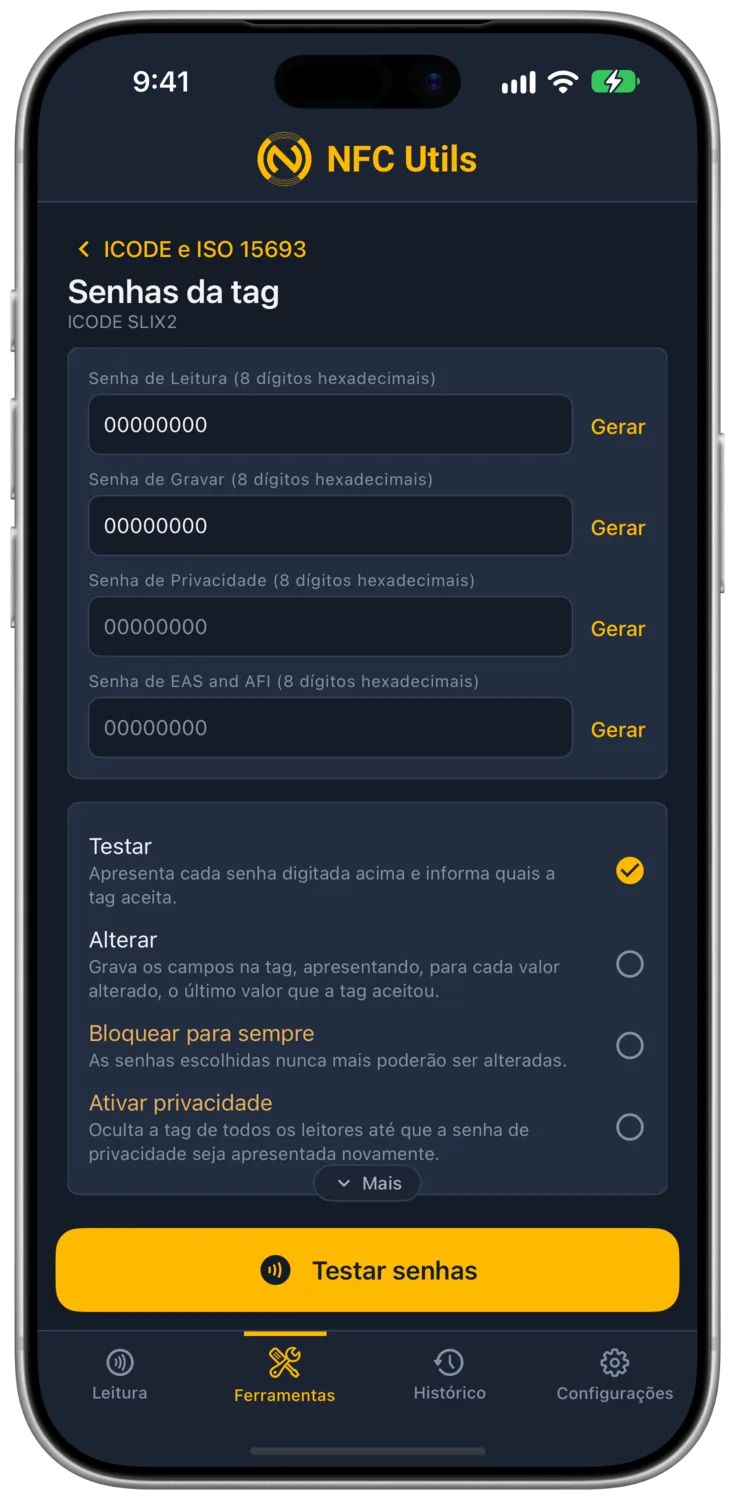

Quatro senhas de 32 bits, com 8 dígitos hexadecimais cada, uma por finalidade. Leitura, Gravação, Privacidade e EAS e AFI. Um chip novo tem todas em zeros. Cada uma guarda os comandos com o mesmo nome, e cada uma é controle de acesso em um chip de memória simples, não criptografia.

O que a alteração faz

Os comandos que essa senha guarda passam a aceitar um valor diferente. Nada do que um celular vê muda.

O que é necessário

O valor atual de cada senha que está sendo alterada.

Desfazer

Alterar de novo, a menos que tenha sido bloqueada com Bloquear para sempre.

Como uma senha é apresentada

Quatro campos guardam as senhas durante a sessão. Nada é lido antes de uma leitura. O app envia o que foi digitado e o chip aceita ou recusa. A autenticação por senha deixa de valer quando o chip sai do campo de radiofrequência do leitor, então cada ferramenta apresenta as senhas de que precisa na mesma troca do seu próprio comando, e o modal de confirmação lista essas etapas SET PASSWORD primeiro. As senhas são enviadas como quatro bytes na ordem digitada, mascaradas com o número aleatório do chip como a folha de dados exige. Se uma senha for rejeitada, a tag deixa de responder até ser afastada do leitor. Por isso, quando o teste falha, o app informa o motivo e interrompe a operação.

A lista de opções abaixo dos campos se aplica aos campos preenchidos, então várias senhas mudam em um único toque.

Testar

Apresenta cada senha digitada e informa se cada uma foi aceita ou rejeitada.

Alterar

Mostra um campo de novo valor por senha com uma ação Gerar. Cada senha preenchida é apresentada e regravada, uma por vez.

Bloquear para sempre

Mostra um interruptor para cada senha. Uma senha bloqueada nunca mais pode ser alterada.

Ativar privacidade

Envia a senha de Privacidade com o comando ENABLE PRIVACY. Depois disso, a tag só responde a uma verificação de senha, então nenhum celular consegue encontrá-la, e este app não consegue trazê-la de volta. Apenas um leitor de mesa que fale com a tag sem um inventário pode apresentar a senha de Privacidade e acordá-la. O botão fica desativado até que uma senha de Privacidade seja digitada, e a operação confirma sob "Isso não pode ser desfeito" com "Ocultar" no botão.

Proteger páginas

O que é

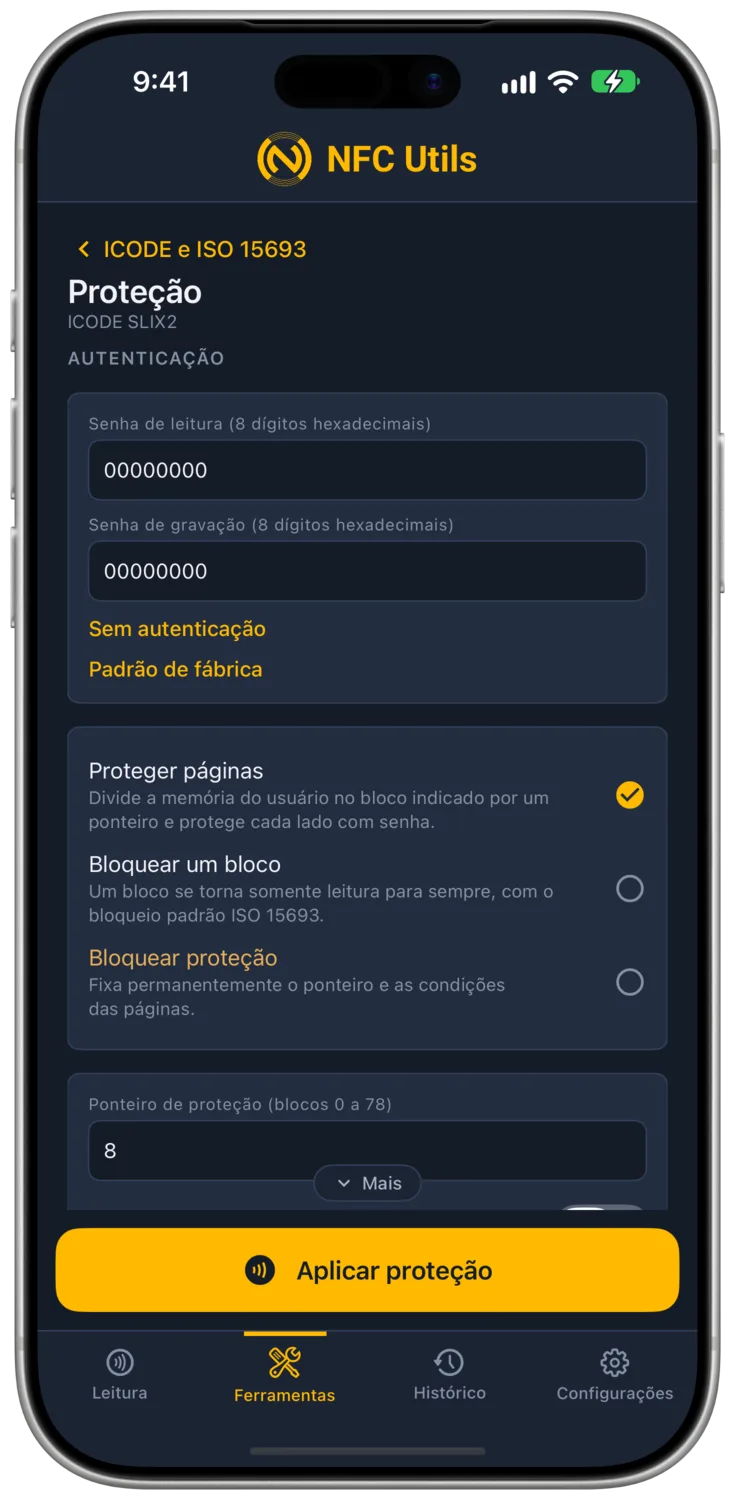

Um bloco ponteiro que divide a memória do usuário em Página L, os blocos abaixo do ponteiro, e Página H, do ponteiro para cima, com proteção de leitura e gravação definida para cada uma. O ponteiro 0 torna toda a memória Página H. O bloco 79, o contador, nunca é coberto.

O que a alteração faz

Uma página protegida passa a exigir a senha de Leitura ou de Gravação. Uma gravação em uma página protegida contra gravação sem a senha é recusada, e a linha Proteção da aba Leitura indica os intervalos de blocos protegidos.

O que é necessário

As senhas de Leitura e de Gravação, ambas para definir e ambas para limpar.

Desfazer

Proteger páginas de novo com todas as chaves desligadas, a menos que Bloquear proteção tenha sido aplicado.

Bloquear um bloco

O bloqueio padrão ISO 15693 em um bloco. Permanente.

Bloquear proteção

Congela o ponteiro e as condições das páginas para sempre. Só tem sucesso quando o ponteiro digitado corresponde ao armazenado no chip, que a Varredura completa mostra em Informações do sistema NXP.

O que é

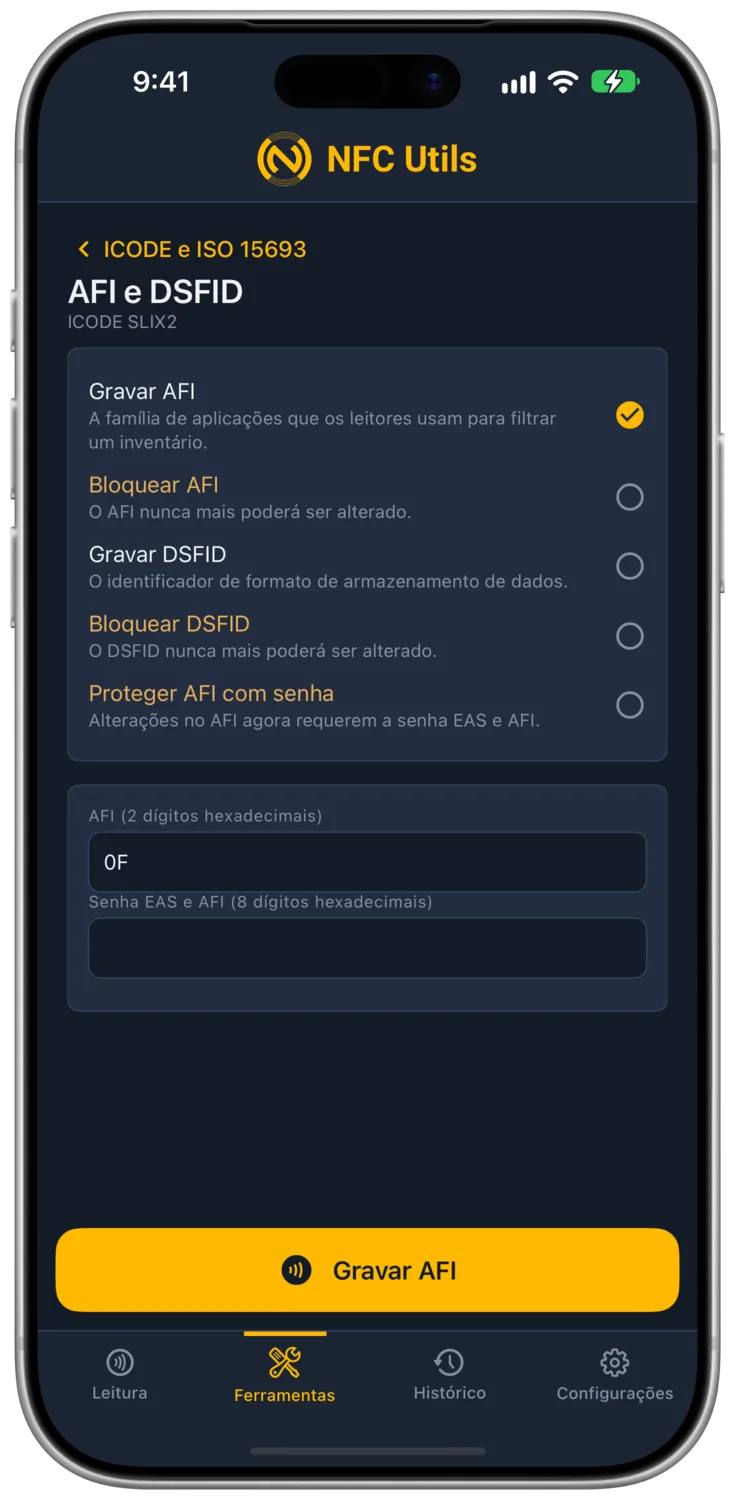

AFI é um identificador de família de aplicação de um byte que os leitores usam para filtrar um inventário, de modo que o leitor de uma biblioteca ignora tags de varejo. DSFID é um identificador de formato de armazenamento de dados de um byte, uma dica sobre o formato dos dados.

O que a alteração faz

Leitores que filtram pelo código de família veem a tag sob sua nova família. Nada mais no chip muda.

O que é necessário

A senha de EAS e AFI quando essa proteção tiver sido aplicada.

Desfazer

Gravar de novo, a menos que esteja bloqueado. Bloquear AFI e Bloquear DSFID são permanentes.

O que é

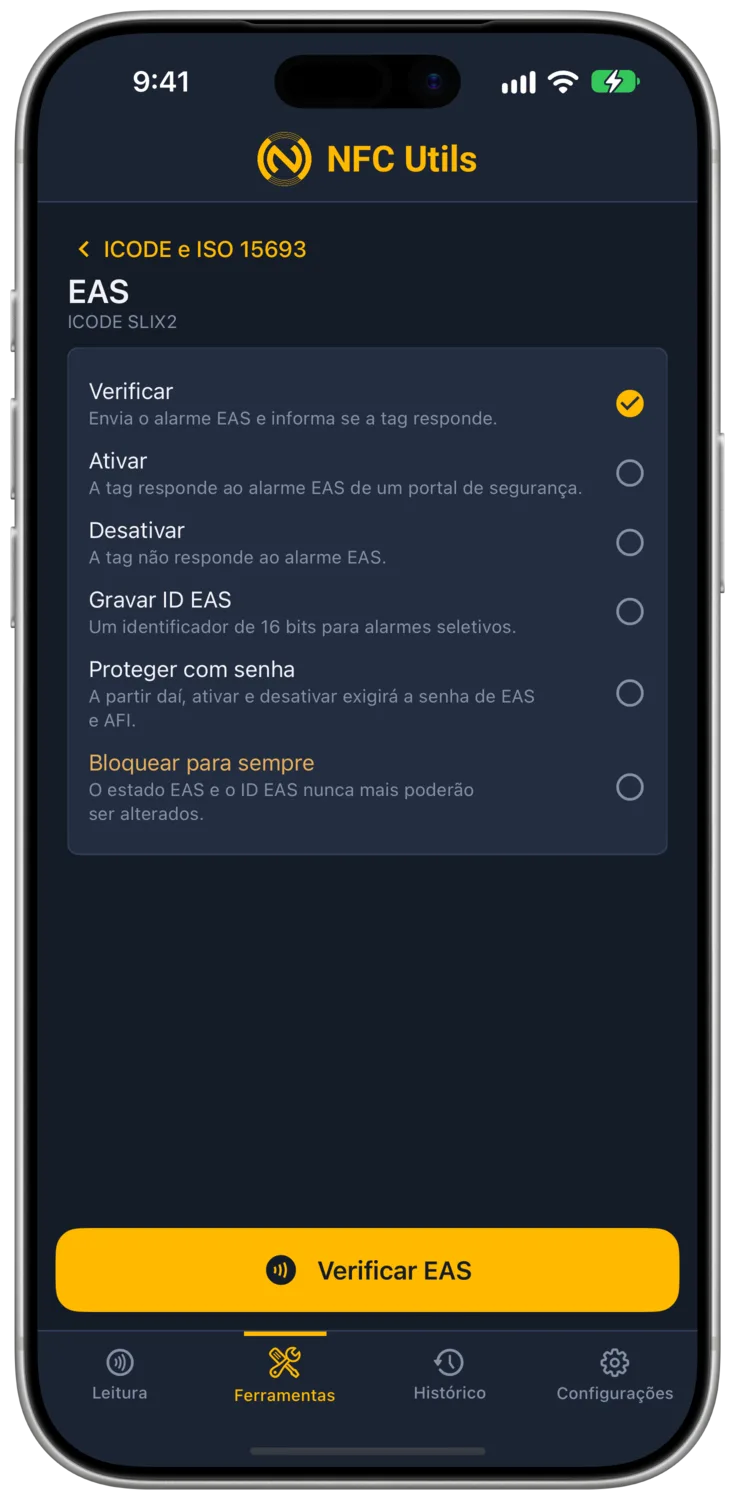

A resposta antifurto. Com o EAS ligado, o chip responde ao comando EAS ALARM de um portal com uma sequência fixa de 32 bytes, e o portal dispara. Desligado, ele fica em silêncio. O portal de uma loja escuta essa sequência.

O que a alteração faz

Ligar e desligar ativam e desativam o modo, então a tag responde ao portal ou fica em silêncio.

O que é necessário

A senha de EAS e AFI depois que Proteger com senha tiver sido aplicado. Nada antes disso.

Desfazer

Mudar para o outro lado, a menos que Bloquear para sempre o tenha congelado.

Verificar

Envia EAS ALARM e informa Ligado quando a tag responde com sua sequência de 32 bytes e Desligado quando fica em silêncio.

Ligar e desligar

Ativam e desativam o modo.

Gravar ID EAS

Armazena um identificador de 16 bits para alarmes seletivos, de modo que um portal pode disparar com algumas tags e não com outras.

Proteger com senha

Faz com que ligar e desligar exijam a senha de EAS e AFI.

Bloquear para sempre

Congela o estado e o ID. Permanente.

Em uma tag ICODE, o cartão Info ganha uma linha EAS, e a linha Proteção indica os intervalos de blocos protegidos. A Varredura completa ganha uma seção Informações do sistema NXP com o ponteiro de proteção, as condições de Página L e Página H, os quatro bits de bloqueio de AFI, EAS, DSFID e proteção, e a palavra de sinalizadores de recursos, 0x357F em um ICODE SLIX2.
